A fotovoltaikus hálózathoz csatlakoztatott inverter paramétereinek részletes magyarázata

Vegyük például a Sungrow SG30T-CN inverterét.

Például: SG30T-CN inverter

SG: a Sunshine inverter termékcsaládot képviseli;

T: A három a háromfázisú invertert jelöli

30: az inverter 30 kW-os kimeneti teljesítményét jelenti;

CN: a kínai változatot jelöli.

Ez az inverterbe bevihető maximális feszültségre vonatkozik, vagyis az összes panel nyitott áramköri feszültségeinek összege egyetlen láncban nem haladhatja meg ezt az értéket.

Például a Sungrow SG30T-CN inverterénél, figyelembe véve az alkatrészek nyitott feszültségének negatív hőmérsékleti jellemzőit hideg időben (a nyitott feszültség a hőmérséklet csökkenésével nő), egyetlen szál nyitott feszültsége nem meghaladja az inverter maximális bemeneti feszültségét, 1100V.

Szélesebb MPPT feszültségtartománysal gyorsabb áramtermelés érhető el reggel és több energiatermelés naplemente után. Amikor a karakterlánc MPPT feszültsége eléri az inverter MPPT feszültségtartományát (például a Sungrow SG30T-CN feszültségtartománya 160 V-1000 V), az inverter nyomon tudja követni a húr maximális teljesítménypontját.

Megjegyzés: A háromfázisú inverter optimális üzemi feszültsége 620 V körül van, ekkor az inverter a legmagasabb konverziós hatásfokkal. A tényleges alkalmazásokban, amikor a húr üzemi feszültsége alacsonyabb, mint a névleges feszültség (620 V), az inverter boost áramköre elkezd működni, ami bizonyos veszteségeket produkál és csökkenti a hatékonyságot. Ezért ajánlatos, hogy az egyes komponenssorok MPPT feszültsége valamivel magasabb legyen 620 V-nál a karakterlánc konfigurálásakor.

4. Az MPPT útvonalak száma és az MPPT bemenetenkénti karakterláncok száma az inverter MPPT útvonalainak és az egyes MPPT-ekhez csatlakoztatható karakterláncok számára vonatkozik.

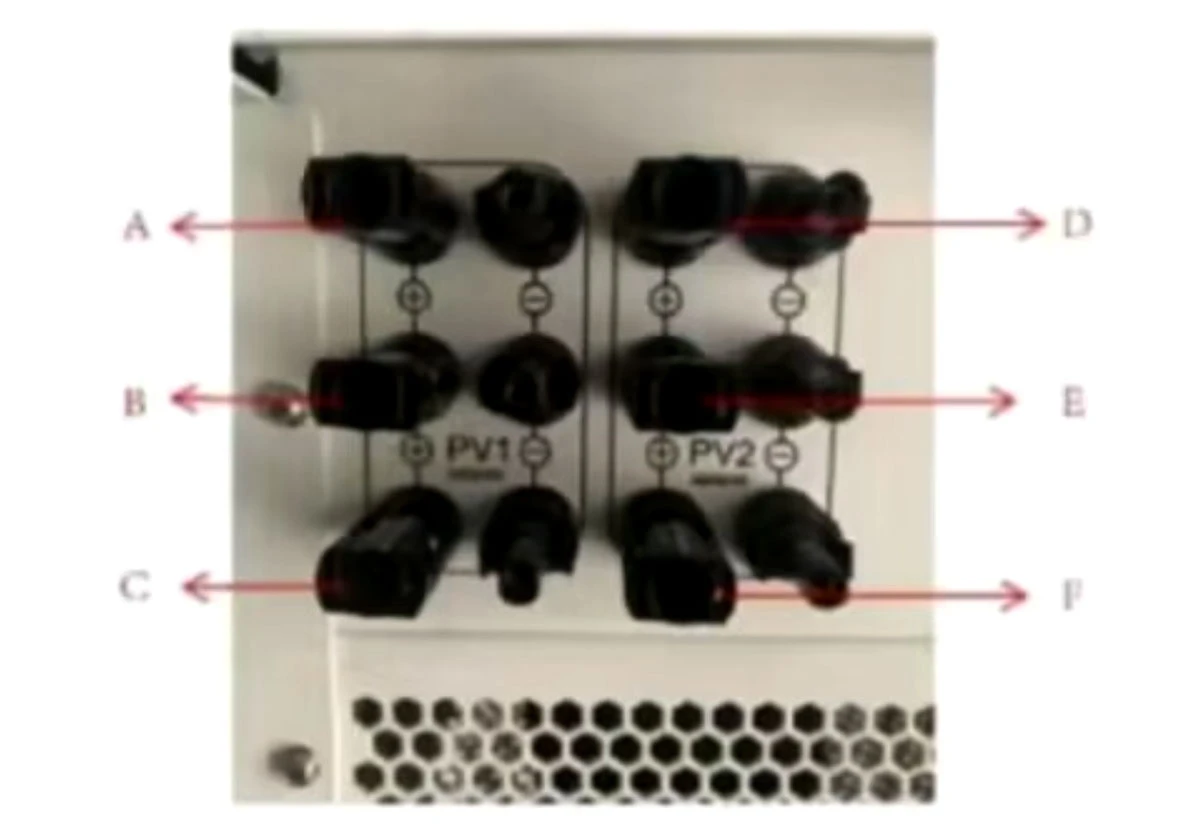

Vegyük példaként a következő ábrát:

6 DC bemenet van, nevezetesen A, B, C, D, E és F. A PV1 és PV2 két MPPT bemenetet jelent. Az egyik MPPT alatti karakterlánc-bemeneteknek egyenlőnek kell lenniük, a különböző MPPT-k alatti karakterlánc-bemeneteknek pedig egyenlőtlenek lehetnek, azaz A=B=CD=E=F, de A nem egyenlő D-vel.

Az inverteren áthaladó maximális áram, maximális DC bemeneti áram=egyetlen karakterlánc maximális bemeneti árama x karakterláncok száma.

Inverter AC kimeneti oldal műszaki paraméterei

Az inverter névleges feszültségen és áramerősség melletti kimenő teljesítményére vonatkozik, amely az a teljesítmény, amely hosszú ideig stabilan kiadható.

A maximális teljesítményt csúcsteljesítménynek is nevezik, ami azt a maximális teljesítményértéket jelenti, amelyet az inverter nagyon rövid időn belül ki tud adni. Mivel a maximális teljesítmény csak nagyon rövid ideig tartható fenn, ennek nincs nagy referencia jelentősége.

Váltóáramú áramkörben a feszültség és az áram közötti fáziskülönbség (Ф) koszinuszát teljesítménytényezőnek nevezzük, amelyet a cosФ szimbólum jelöl. Számértékben a teljesítménytényező az aktív teljesítmény és a látszólagos teljesítmény aránya, azaz cosФ{0}}P/S. Általánosságban elmondható, hogy az ellenállásos terhelések, például az izzólámpák és az ellenállásos kemencék teljesítménytényezője 1, az induktív terhelésű áramkörök teljesítménytényezője pedig általában kisebb, mint 1. Ha a berendezés teljesítménytényezője kisebb, mint 0. 9, pénzbírságot szabnak ki. A Sungrow inverter teljesítménytényezője 1, és 0,8 vezető és 0,8 késleltetés között állítható.

A teljesítménytényező olyan kérdés, amely különös figyelmet igényel az ipari és kereskedelmi elosztott fotovoltaikus projektekben. Rendszerszempontból kell vizsgálni. Nemcsak a terhelés típusát és méretét kell figyelembe venni, hanem a reaktív kompenzáló berendezés teljesítményét, vizsgálati pontjait és szabályozási módjait is. Javasoljuk a teljes fotovoltaikus rendszer működésének megfigyelését, hogy a rendszer aktív teljesítménye normális legyen.

Az inverter egy fotovoltaikus erőműben található eszköz, amely az alkatrészek által termelt egyenáramot váltakozó árammá alakítja át.

Az egyenáram váltóárammá alakítása során kis mennyiségű energia veszít hő formájában, így a fotovoltaikus inverter AC kimeneti oldalán az energia kisebb, mint a DC bemeneti oldalon. A fotovoltaikus inverter váltóáramú végkimenő teljesítményének és az egyenáramú oldalon lévő bemeneti teljesítménynek az arányát az inverter konverziós hatásfokának nevezzük.

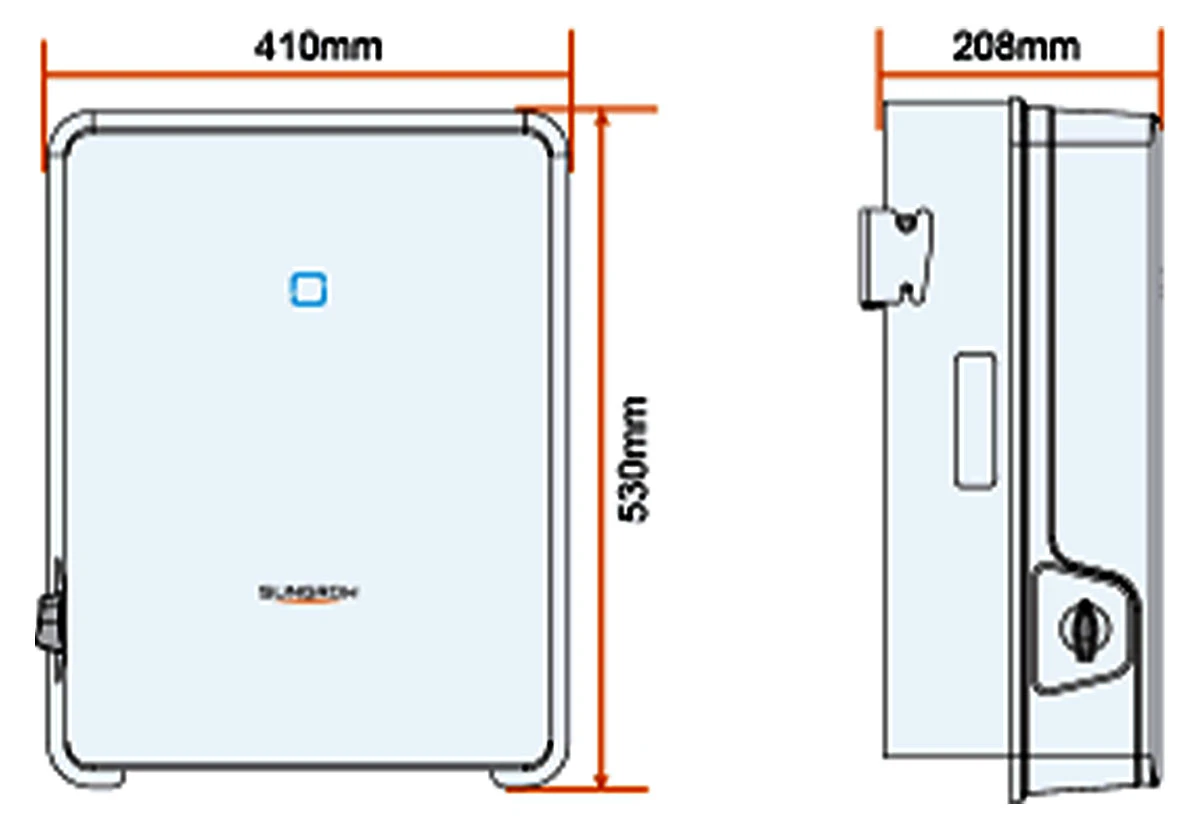

A kis méretű, könnyű súlyú és egyszerű telepítési módú fotovoltaikus invertereket mindig is kedvelték a vásárlók. A kis méret és a könnyű súly gyakran kényelmes szállítást jelent, csökkentve a gép szállítás közbeni károsodásának kockázatát. A falra szerelhető szerelési mód az ügyfelek első számú választása. Az ügyfeleknek csak azt kell ellenőrizniük, hogy a fal vagy a telepítés rögzítési pontja stabil és megbízható-e, ami csökkenti a telepítéshez szükséges munkaerőt és anyagi erőforrásokat.

Az üzemi hőmérséklet-tartomány is egy olyan műszaki paraméter, amelyre mindenkinek oda kell figyelnie. Az inverter üzemi hőmérsékleti tartománya gyakran tükrözi az inverter alacsony és magas hőmérsékletekkel szembeni ellenálló képességét, és meghatározza az inverter élettartamát. Ha az inverternek szélesebb a környezeti hőmérséklet-tartománya, az azt jelenti, hogy az inverter jobban bírja az alacsony és magas hőmérsékletet, és jobb a teljesítménye.

Általánosságban elmondható, hogy a fotovoltaikus invertereket beltéri és kültéri használatra osztják. A viszonylag alacsony védelmi szinttel rendelkezők, általában IP20 vagy IP23, beltéri használatra szolgálnak, és külön inverter helyiséget igényelnek. Az IP54 és az IP65 egyaránt megfelel a kültéri használatra vonatkozó szabványoknak, és nem igényel inverteres helyiséget.

Megjegyzés: Az IP65-ös védettségű invertert biztonságosan telepítheti a szabadban, de az invertert burkolattal kell ellátni, vagy az eresz alá kell szerelni, vagy konzolra (az alkatrész alá) stb. elkerüli a közvetlen napfényt, csökkenti a különböző kedvezőtlen tényezők hatását, és garantálja a fotovoltaikus rendszer befektetési megtérülését az életciklusa során.

Sok invertergyártónak eltérő véleménye van a hűtési módról. Egyes gyártók úgy gondolják, hogy egyáltalán nincs szükség ventilátorokra, míg mások szerint minden invertert fel kell szerelni ventilátorral.

Mindkét kijelentésnek megvan a maga oka. A ventilátor fogyóeszköz. Hosszabb használat esetén könnyen megsérül, ami csökkenti az inverter stabilitását és növeli az üzemeltetési és karbantartási költségeket.

Másrészt, ha a ventilátor nincs felszerelve, az befolyásolja az inverter hőelvezetését, különösen akkor, ha a külső környezeti hőmérséklet nagyon magas. Az inverter nem tudja időben elvezetni a hőt, ami befolyásolja az élettartamát. Természetesen bizonyos feltételek mellett meg kell fontolnunk, hogyan kerüljük el a szél és a homok hatását a ventilátoros berendezésekre.
